三環微粉磨的主要用途:

HGM型三環微粉磨是由我公司技術研發中心引進國外先進技術，經過多年的潛心研究開發的一種新型高效的細粉及超細粉加工設備，主要適用于中低硬度（莫氏硬度<6級）、

水分含量小于8%的的非易燃易爆的脆性物料，如方解石、白堊、石灰石、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉蠟石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、

石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等，是目前非金屬礦物超細粉碎的*佳選擇。當用于莫氏硬度在4～6級的物料時，其磨損件的壽命會降低。

三環微粉磨的性能特點：

1、高細度、高產量、低能耗、低投資。設備采用創新粉碎結構，通過沖擊、滾壓、碾磨等多重粉碎，不僅提高了腔內粉碎力，而且使顆粒在粉碎腔內受力更均勻。在非金屬礦物深加工行業，

其生產效率比雷蒙磨、氣流粉碎機、沖擊式粉碎機高一倍以上。

2、創新的流場結構，提高了分級精度，*細可生產D97≤5um（2500目）的超細粉。細度調節范圍廣： 325目～2500目，本機不僅可用于生產超細產品，同時也可代替雷蒙磨生產粗粉。

3、獨特的減震設計有效減少了設備的震動；本機具有維修率點，使用壽命長等優點；專用的壓力潤滑站使主機潤滑更快捷、方便。

3、采用無基礎設備，降低了安裝投資，縮短了安裝時間。

4、主機采用隔音房，風機配備高效消音器，有效的減小了噪音；整套設備在負壓下運行，加上先進的脈沖除塵，生產現場無粉塵污染。

5、設備易損部件，采用特種耐磨材料制做，磨損小，經久耐用。

主要結構及工作原理

HGM100型三環微粉磨的全套設備，主要由錘式破碎機、斗式提升機、儲料倉，變頻給料機，主機，分級機，旋風集粉器，脈沖袋式除塵器，高壓風機，空壓機、消聲器、隔音房、管道、控電柜等組成。

1、主機 mainframe：

HGM三環微粉磨主機主要包括進料、粉碎、分級三個部分。進料系統根據優化的方案設計，通過變頻調整進料速度，保證物料的適量輸入；粉碎部分結構及原理如下：磨輥由銷軸固定在磨輥架上，

在主軸的帶動下旋轉，在離心力的作用下壓向外圍的磨環，同時，在磨輥滾壓磨環時，磨輥繞銷軸作自傳運動。

物料進入粉碎室后，被甩料盤甩入磨輥與磨環的縫隙中，受到磨輥與磨環的沖擊、碾壓、研磨而被粉碎。在負壓和風輪的作用下，由風口進入的高速氣流把粉碎后的物料粉塵帶入上部分級機室，

通過高速旋轉的分級輪進行精細分級，合格的成品粉由分級出口進入后面的收集設備收集，粗粉則回落粉碎室重新粉碎。

2、整套設備 full set：

本設備可以配備完善的成套系統以完成從原料到成品的一條線操作。HGM三環微粉磨前面可以配置顎破或者錘破等破碎設備，大顆粒原料先經破碎設備進行粉碎，然后通過輸送裝置和進料系統輸入至微粉磨，

在后面引風機的負壓牽引下，粉碎后的合格品經分級篩選后吸送至主機后面的旋風收集器收集，其余部分則被送至布袋除塵器進行除塵收集。

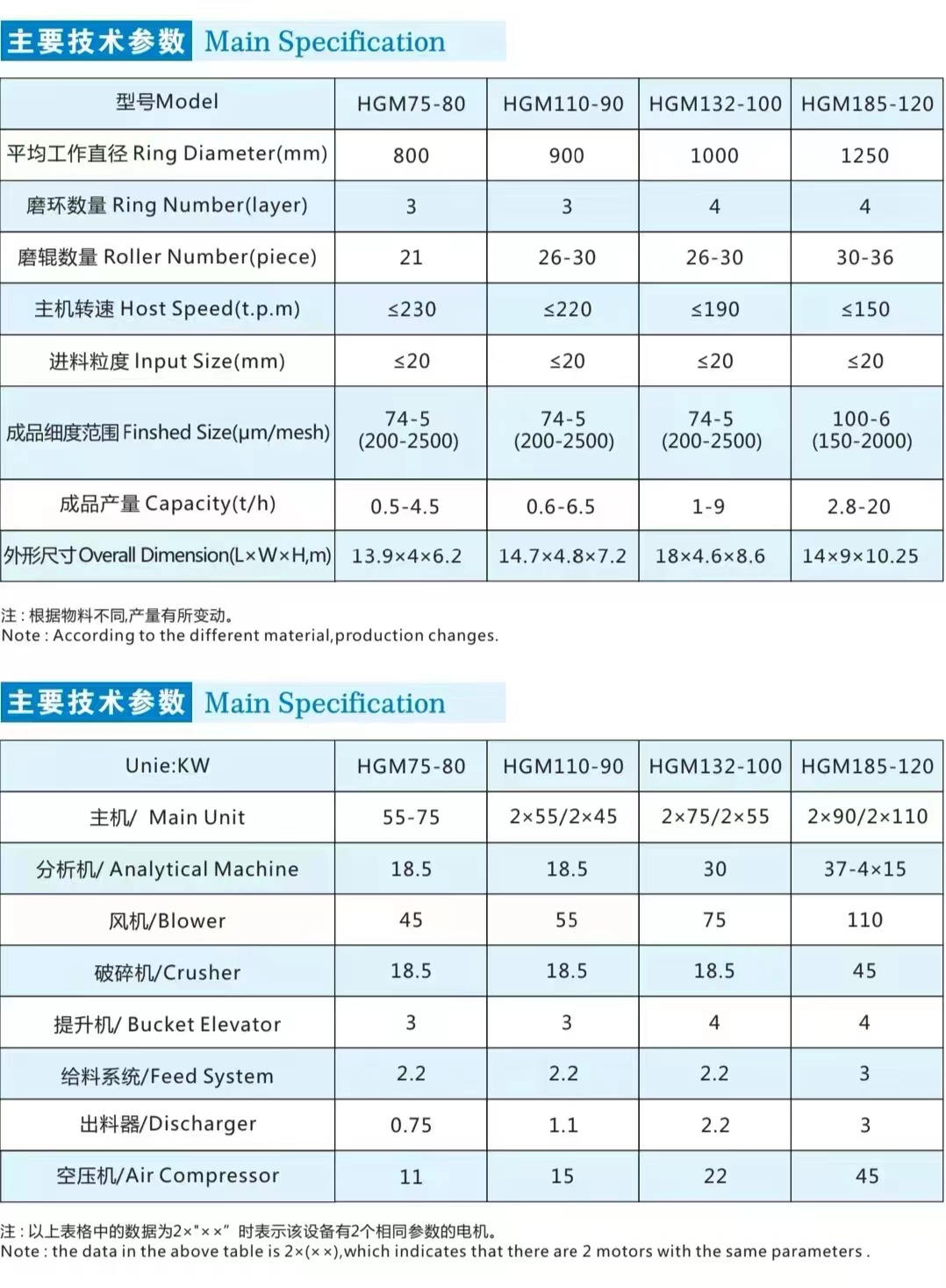

三環微粉磨粉機技術參數：

設備安裝要求：

1、廠房要求：廠房有效實際高度不低于9米，主機上方留有安裝和維修空間。

2、根據用戶實際場地特點，由專業技術人員設計布置圖，據圖安裝。

3、安裝前按發貨清單清點所有零件，保證各零件部件齊全，并檢查其是否有因運輸而破損。

4、為了用戶使用方便，設備機體設計穩固，主機平衡性能好，無特殊情況下，主機和風機應打混凝土基礎，設備校水平后用地腳螺栓固定平穩，以免產生振動和噪音。

安裝時請參照基礎圖和安裝示意圖。

5、根據粉碎機示意圖進行組裝成套設備，各部件與管道連接安裝時，不應有不正當?shù)牟僮?，以免造成部件或管道變形、扭曲而影響使用?/span>

6、用手轉動皮帶輪，檢查轉動是否靈活，皮帶須放置水平；檢查并調整皮帶的松緊度，其漲緊力應調整適中。磨輥與磨環之間除了摩擦聲，不得有卡死或異常響聲。

檢查分級輪電機，先卸下分級電機風扇端蓋，用手輕扳電機風扇，靈活轉動分級輪，不得有卡死或異常響聲。如有故障應即時排除后方能開機。

7、所有連接法蘭必須用橡膠墊或石棉繩墊好，鎖緊螺栓，不得有漏氣現象。

8、出廠之前，設備電控已經過預調，用戶不得隨意更改、拆卸電控柜內線路，避免造成事故。電控柜應安置在操作方便，便于觀察設備運轉情況的地方。

9、電機接線時，應嚴格按照轉子規定的轉動方向接線。從頂視看（俯視角度）主軸為逆時針?lè)较蜣D(zhuǎn)，分級輪為順時針?lè)较蜣D(zhuǎn)。
