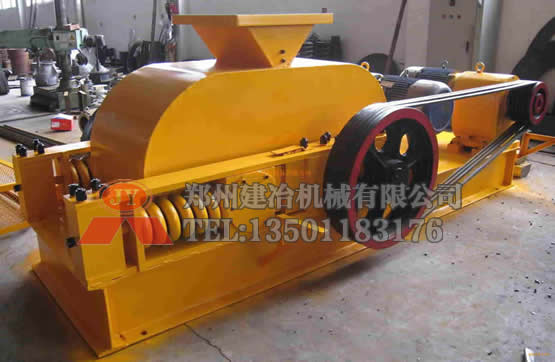

對輥式破碎機介紹

對式輥破碎機簡稱對輥破或?qū)伷扑闄C(jī)，是比較老式的破碎設備，對輥式破碎機結構簡單，過分粉碎現象少，輥面上的齒形、尺寸、排列可隨物料性質而改變，可對中硬和軟礦石進行中、細破碎，如硫酸廠中通常用顎式破碎機對硫鐵礦石進行一次破碎，使直徑達到20~30mm，再進入雙輥式破碎機進行二次破碎，使礦石直徑達到5mm以下，達到沸騰爐的要求。

對輥式破碎機的工作原理及結構

1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

對輥式破碎機注意事項

1）要加強給礦的除鐵工作，非破碎物（釬頭等物）掉入對輥間會損壞破碎機，以致造成停車事故，所以在破碎機前應安裝除鐵裝置。

2）粘性物料容易堵塞破碎空間，在處理堵塞故障時應停車處理，不可在運轉中進行捅礦。

3）當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。

4）對輥式破碎機運轉較長時間后，由于輥面的磨損較大，會引起產品粒度過細，這時要注意調整排礦口或?qū)υO(shè)備進行檢修。

5）加強對對輥式破碎機的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。

對輥式破碎機安裝步驟

一、按設備的動力配置電源線和控制開關。

二、安裝時應注意主機體與水平的垂直。

三、該對輥式破碎機設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

四、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

五、檢查完畢，進行空負荷試車，試車正常即可進行生產。
